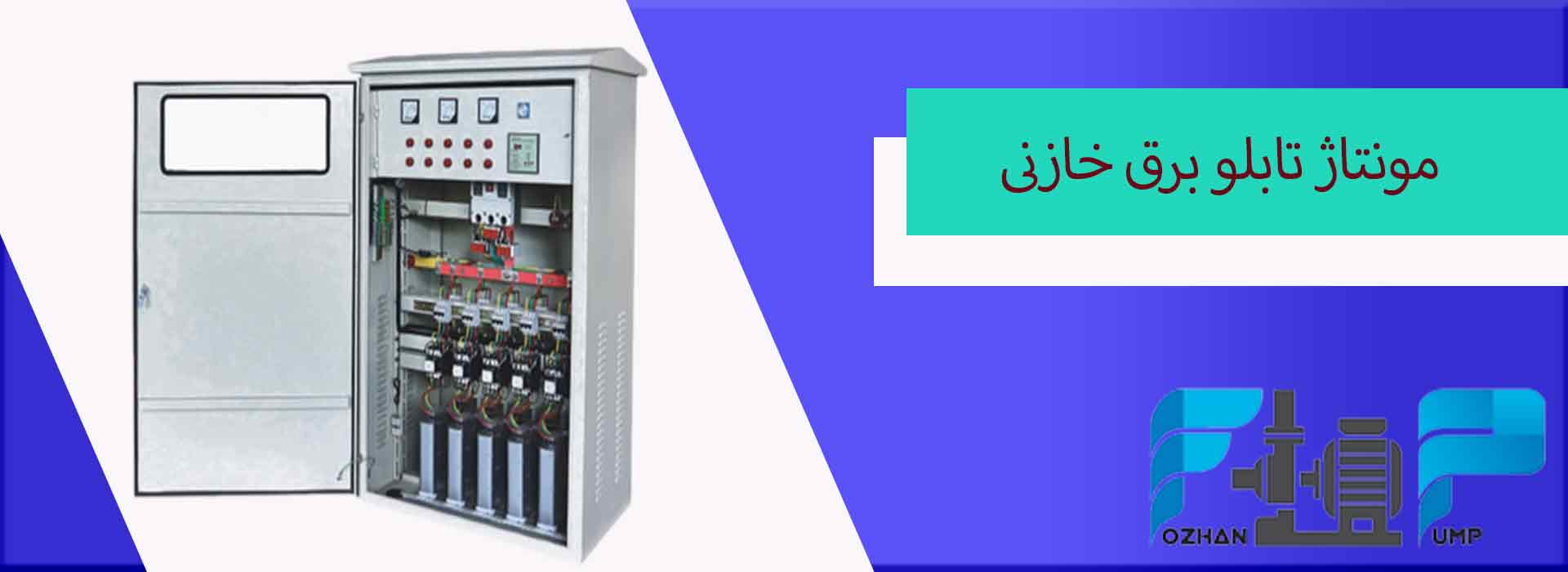

مونتاژ تابلو برق خازنی

امروزه بهینه سازی مصرف برق به یکی از دغدغه های اصلی صنایع و حتی ساختمان های بزرگ تبدیل شده است. ضریب توان پایین در شبکه های صنعتی باعث افزایش هزینه های انرژی و فشار اضافی بر تجهیزات می شود. یکی از راهکارهای اصلی برای رفع این مشکل، استفاده از تابلو برق خازنی است که با اصلاح ضریب توان، توان راکتیو مصرفی را کاهش داده و راندمان شبکه را بالا می برد.

تابلو برق خازنی، که به آن بانک خازنی نیز گفته می شود، ترکیبی از خازن ها و تجهیزات کنترلی است که می تواند به صورت دستی یا اتوماتیک ضریب توان شبکه را بهینه کند. اگر این تجهیزات به درستی مونتاژ و نصب شوند، می توانند علاوه بر صرفه جویی در مصرف انرژی، عمر مفید کابل ها، ترانسفورماتورها و موتورهای الکتریکی را نیز افزایش دهند پس مونتاژ تابلو برق خازنی امری بسیار مهم می باشد .

 تابلو برق خازنی و کاربردهای آن:

تابلو برق خازنی، یک تجهیز الکتریکی است که برای جبران توان راکتیو شبکه طراحی شده است. وقتی بارهای القایی مانند موتورهای سه فاز یا ترانسفورماتورها در مدار قرار دارند، جریان زیادی از شبکه می گیرند و ضریب توان پایین می آید. تابلو خازنی با اضافه کردن توان راکتیو مثبت، این مشکل را حل می کند و انرژی هدررفته کاهش می یابد.

استفاده از تابلو برق خازنی مزایای متعددی دارد. اولین و مهم ترین مزیت آن کاهش جریمه های برق به دلیل ضریب توان پایین است. دوم اینکه جریان عبوری از کابل ها و ترانسفورماتورها کاهش یافته و فشار کمتری به تجهیزات وارد می شود. همچنین موتورهای الکتریکی با راندمان بالاتر کار می کنند و نوسانات ولتاژ شبکه به حداقل می رسد.

مثلاً در یک کارخانه تولید فولاد با 12 موتور صنعتی، قبل از نصب تابلو خازنی ضریب توان حدود 0.72 بود و سالانه میلیون ها تومان جریمه پرداخت می شد. پس از نصب یک تابلو بانک خازنی اتوماتیک با ظرفیت 300 کیلووار، ضریب توان به 0.96 رسید و علاوه بر حذف جریمه، مصرف انرژی هم حدود 12 درصد کاهش یافت. این مثال نشان می دهد که مونتاژ تابلو برق خازنی می تواند تاثیر مستقیم و ملموسی روی هزینه ها و بهره وری داشته باشد.

انواع تابلو برق خازنی برای مونتاژ تابلو برق خازنی :

تابلو برق خازنی بسته به نوع بار و شرایط شبکه می تواند به شکل ثابت، اتوماتیک یا ترکیبی طراحی شود. تابلو خازنی ثابت دارای ظرفیت خازن های مشخص و غیرقابل تغییر است و بیشتر برای بارهای پایدار استفاده می شود. مزیت این نوع تابلو هزینه پایین و نصب ساده آن است، اما اگر بار شبکه تغییر کند، ممکن است بیش اصلاحی یا کم اصلاحی رخ دهد.

در مقابل، تابلو خازنی اتوماتیک با داشتن کنترلر ضریب توان، قادر است پله های خازن را به صورت خودکار وارد یا خارج کند. این نوع تابلو برای شبکه هایی که بار آن ها متغیر است، بسیار مناسب است و راندمان انرژی را افزایش می دهد. البته هزینه آن نسبت به تابلو ثابت بالاتر است. نوع ترکیبی، که شامل بخشی خازن ثابت و بخشی خازن اتوماتیک است، برای صنایعی مناسب است که بخشی از بار آن ها ثابت و بخشی متغیر است و انعطاف پذیری بیشتری ارائه می دهد.

جهت خرید تابلو برق صنعتی کلیک کن

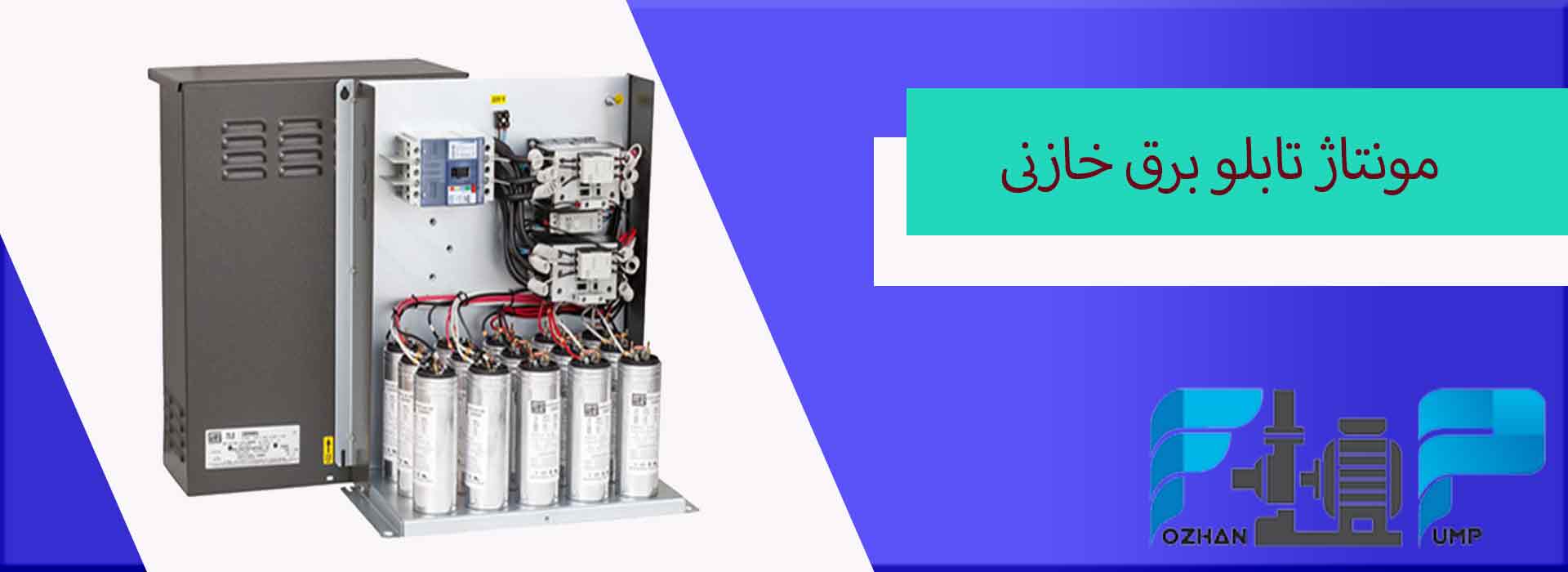

 اجزای اصلی تابلو برق خازنی:

یک تابلو برق خازنی استاندارد از چندین بخش اصلی تشکیل شده است که هر کدام نقش مهمی در عملکرد صحیح سیستم دارند. خازن های قدرت وظیفه ذخیره و آزادسازی توان راکتیو را دارند و باید ظرفیت و ولتاژ مناسب با بار شبکه انتخاب شوند. کنتاکتورهای خازنی برای قطع و وصل خازن ها استفاده می شوند و بهتر است دارای مقاومت پیش شارژ باشند تا جریان لحظه ای کاهش یابد. کنترلر ضریب توان، ورودی و خروجی خازن ها را مدیریت می کند و با اندازه گیری PF، پله های خازن را به طور خودکار فعال یا غیر فعال می کند.

همچنین تابلو باید دارای فیوز و کلید حفاظتی برای محافظت در برابر اضافه جریان و اتصال کوتاه باشد. شینه های مسی یا آلومینیومی جریان را بین تجهیزات منتقل می کنند و سطح مقطع مناسب و آبکاری قلع باعث کاهش افت انرژی و افزایش ایمنی می شود. در نهایت، برای جلوگیری از افزایش دما و آسیب به خازن ها، نصب فن و ترموستات ضروری است تا جریان هوا داخل تابلو حفظ شود.

 ابزارها و تجهیزات مورد نیاز:

برای مونتاژ تابلو برق خازنی، استفاده از ابزار مناسب اهمیت ویژه ای دارد. ابزارهایی مانند پیچ گوشتی عایق، سیم چین، انبردست صنعتی، آچار بکس، دستگاه پرس کابلشو، مولتی متر دیجیتال و تستر عایق، به شما امکان می دهند اتصالات را دقیق و ایمن انجام دهید. همچنین استفاده از دستکش، کفش و عینک محافظ باعث می شود کار با ولتاژ بالا ایمن تر شود.

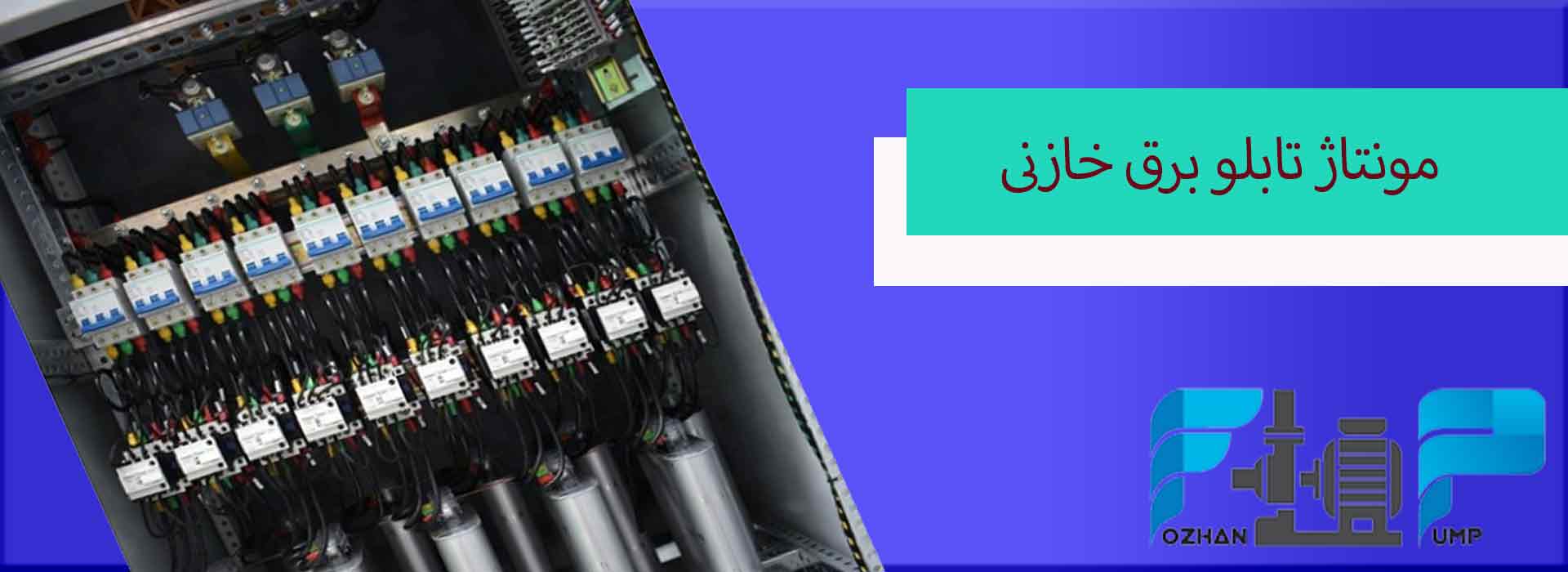

 مراحل گام به گام مونتاژ تابلو برق خازنی:

در مرحله اول، باید تجهیزات و نقشه مدار بررسی شود و شاسی تابلو آماده گردد. تجهیزات روی شاسی چیده شده و فضای کافی برای تهویه در نظر گرفته می شود. سپس شینه های مسی نصب شده و فاصله مناسب بین فازها و ارت رعایت می شود. کلید اصلی و فیوزهای حفاظتی نیز در این مرحله قرار می گیرند.

پس از آن خازن ها در محل مناسب نصب می شوند. بهتر است برای جلوگیری از لرزش، از بست های محکم استفاده شود و سیم ارت به بدنه خازن متصل گردد. نصب کنتاکتورها و کنترلر ضریب توان، مرحله بعدی است و سیم کشی ورودی و خروجی باید طبق نقشه انجام شود تا عملکرد دقیق سیستم تضمین شود.

در مرحله سیم کشی نهایی، استفاده از کابل با سایز مناسب بسیار مهم است. سیم ها باید علامت گذاری شوند تا در آینده نگهداری و عیب یابی ساده باشد. پس از تکمیل سیم کشی، نوبت به تست و راه اندازی می رسد. مقاومت عایق کابل ها با مگا اهم متر بررسی می شود و عملکرد کنتاکتورها و کنترلر بررسی می گردد. اندازه گیری ضریب توان در حالت بار کامل نیز نشان می دهد که سیستم به درستی کار می کند یا خیر.

 نکات ایمنی و استانداردهای مونتاژ تابلو برق خازنی:

در طول فرایند مونتاژ تابلو برق، رعایت نکات ایمنی الزامی است. قطع برق ورودی، استفاده از تجهیزات حفاظت فردی، و انتخاب کابل ها و اتصالات استاندارد از جمله موارد حیاتی هستند. تابلو باید در محیط خشک و دارای تهویه مناسب نصب شود. استانداردهای بین المللی مانند IEC 60831 برای خازن ها و IEC 61439 برای تابلوهای فشار ضعیف، راهنمایی های دقیقی برای طراحی و مونتاژ ارائه می دهند.

 نگهداری و عیب یابی:

نگهداری منظم باعث افزایش عمر تابلو و کاهش خطر خرابی می شود. هر سه ماه یکبار باید تابلو و فن ها تمیز شوند و هر شش ماه ظرفیت خازن ها بررسی گردد. یکبار در سال نیز کالیبراسیون کنترلر ضریب توان انجام می شود. از مشکلات رایج می توان به داغ شدن خازن ها، عدم عملکرد کنترلر و صدای زیاد کنتاکتورها اشاره کرد که هر یک راهکار خاص خود را دارد.

جمع بندی :

مونتاژ تابلو برق خازنی، فرآیندی حساس است که نیازمند دانش فنی، ابزار مناسب و رعایت استانداردهاست. این تجهیز نقش کلیدی در کاهش هزینه انرژی، افزایش راندمان و حفظ پایداری شبکه دارد. با اجرای صحیح مراحل نصب و نگهداری، می توان سیستمی مطمئن و بادوام داشت که سال ها بدون مشکل کار کند.

فوژان پمپ جهت با سال ها سابقه کاری در ارائه انواع تابلو برق در خدمت شما می باشد.

پرسش های متداول (FAQ)

1. آیا تابلو خازنی برای همه صنایع ضروری است؟

خیر، اما برای صنایعی با بار القایی بالا و ضریب توان پایین بسیار ضروری است.

2. طول عمر خازن ها چقدر است؟

معمولاً بین 3 تا 5 سال، بسته به شرایط کاری و کیفیت خازن.

3. آیا می توان تابلو خازنی را به صورت DIY ساخت؟

برای افراد غیرمتخصص توصیه نمی شود، چون با ولتاژ بالا سروکار دارد.

4. آیا بیش اصلاح ضریب توان مضر است؟

بله، ممکن است باعث افزایش ولتاژ و آسیب به تجهیزات شود.
