بوستر پمپ ها به عنوان یکی از ابزارهای اساسی در صنایع مختلف، نقش بسیار مهمی در افزایش فشار آب دارند. این دستگاه‌ها با استفاده از انرژی مکانیکی، فشار آب را افزایش می‌دهند تا بتوانند در شرایطی که فشار آب مورد نیاز برای عملکرد صحیح تأمین نشده است، به کمک آن اقدام کنند. در این مقاله، ما به بررسی انواع مختلف بوستر پمپ‌ها، کاربردهای آنها در صنایع مختلف از جمله صنایع مسکونی، تجاری و صنعتی، عوامل مهمی که در انتخاب و استفاده صحیح از آنها تأثیرگذار هستند، نحوه نصب و نگهداری بهینه آنها، و همچنین مزایا و معایب استفاده از بوستر پمپ‌ها می‌پردازیم.
بوستر پمپ ها به دلیل قابلیت افزایش فشار آب و ایجاد تعادل در سیستم‌های تأمین آب، از اهمیت ویژه‌ای برخوردارند. این دستگاه‌ها به صورت گسترده در مواردی مانند تأمین آب شهری، سیستم‌های آتش‌نشانی، استفاده‌های صنعتی و کشاورزی، و همچنین در ساختمان‌های بلند مسکونی و تجاری استفاده می‌شوند. در انتخاب بوستر پمپ مناسب، عواملی همچون نوع و میزان نیاز به فشار آب، نوع کاربری سیستم، هزینه‌های نصب و نگهداری، و کارایی انرژتیکی بوستر پمپ مورد بررسی قرار می‌گیرند.
همچنین، مراقبت و نگهداری منظم از بوستر پمپ ها امری بسیار حیاتی است. بررسی دوره‌ای عملکرد، تعمیرات منظم، و رعایت دستورالعمل‌های تولیدکننده به منظور جلوگیری از خرابی و افت کارایی آنها از اهمیت ویژه‌ای برخوردار است.
در این مقاله، به بررسی عمیق‌تر انواع بوستر پمپ ها، مطالعات موردی از کاربردهای موفق آنها در صنایع مختلف، و مزایا و معایب استفاده از آنها خواهیم پرداخت.
انواع بوستر پمپ
انواع مختلف بوستر پمپ شامل بوستر پمپ‌های مرکزی‌گرا، بوستر پمپ‌های چند مرحله‌ای و بوستر پمپ‌های غوطه‌ور می‌باشند.
-
- بوستر پمپ های مرکزی‌گرا:
این نوع از بوستر پمپ ها برای افزایش فشار در سیستم‌های مرکزی مورد استفاده قرار می‌گیرند. آنها به طور معمول در سیستم‌های تأمین آب شهری، ساختمان‌های بزرگ و سیستم‌های آتش‌نشانی استفاده می‌شوند. این نوع پمپ‌ها معمولاً دارای قطعات بزرگی هستند که به عنوان یک واحد مرکزی عمل می‌کنند و برای تأمین فشار مورد نیاز به سراسر سیستم از طریق لوله‌ها استفاده می‌شود.
-
- بوستر پمپ‌های چند مرحله‌ای:
این نوع از چندین مرحله پمپاژ برای افزایش فشار استفاده می‌کنند. هر مرحله از پمپاژ فشار را افزایش می‌دهد و در نتیجه فشار نهایی بسیار بالاتر از یک بوستر پمپ مرکزی‌گرا بدست می‌آید. این نوع پمپ‌ها به عنوان یک گزینه مناسب برای استفاده در ساختمان‌های بلند، مناطق با فشار آب پایین یا کاربردهای صنعتی استفاده می‌شوند.
-
- بوستر پمپ های غوطه‌ور:
این نوع در داخل مخازن آب یا چاه‌ها قرار دارند و برای افزایش فشار و انتقال آب به سطح بالاتر مورد استفاده قرار می‌گیرند. آنها معمولاً در مواردی مانند آبیاری مزارع، تأمین آب در محل‌های دورافتاده یا تأمین آب به سیستم‌های آبیاری مورد استفاده قرار می‌گیرند.
هر کدام از این انواع بوستر پمپ‌ها ویژگی‌ها و کاربردهای خاص خود را دارند و بر اساس نیازهای مشخص و شرایط محیطی، انتخاب مناسب باید صورت گیرد.
دسته بندی بوستر پمپ بر اساس کاربرد
با توجه به کاربردهای مختلف بوستر پمپ‌ها، می‌توان آنها را به چند دسته بندی اساسی تقسیم کرد. این دسته بندی‌ها بر اساس نیازها و موارد خاصی که برای هر کاربرد وجود دارد، صورت می‌گیرد. در ادامه، دسته بندی بوستر پمپ‌ها بر اساس کاربردهای آنها آورده شده است:
۱. بوستر پمپ‌های آب شهری:
– این نوع از بوستر پمپ‌ها برای افزایش فشار و تأمین آب به سیستم‌های آب شهری مورد استفاده قرار می‌گیرند. زمانی که فشار آب به میزان کافی برای تأمین نیازهای شهری نباشد، بوستر پمپ‌ها به کار می‌روند.
۲. بوستر پمپ‌های خانگی:
– بوستر پمپ خانگی برای افزایش فشار آب در سیستم‌های آبیاری خانگی، حمام، وسایل بهداشتی و … استفاده می‌شوند. معمولاً در منازل با فشار آب پایین یا نامناسب مورد استفاده قرار می‌گیرند.
۳. بوستر پمپ‌های آتش‌نشانی:
– این نوع از بوستر پمپ‌ها برای افزایش فشار آب در سیستم‌های آتش‌نشانی مورد استفاده قرار می‌گیرند. فشار آب مورد نیاز برای اطفای حریق باید به حداقلی مشخص دست یابد و بوستر پمپ‌ها در اینجا کمک می‌کنند تا این فشار فراهم شود.
۴. بوستر پمپ‌های صنعتی:
– این نوع برای استفاده در صنایع مختلف از جمله صنایع تولیدی، پالایشگاه‌ها، کارخانجات، و … طراحی شده‌اند. آنها برای تأمین فشار آب در خطوط تولید و سایر نیازهای صنعتی به کار می‌روند.
۵. بوستر پمپ‌های کشاورزی:
– بوستر پمپ کشاورزی برای آبیاری مزارع، افزایش فشار در سیستم‌های آبیاری کشاورزی و تأمین آب به مناطق روستایی و دورافتاده استفاده می‌شوند.
با توجه به موارد فوق، بوستر پمپ‌ها بر اساس کاربردهای مختلف، به صورت دسته بندی شده و طبق نیاز مورد استفاده قرار می‌گیرند.

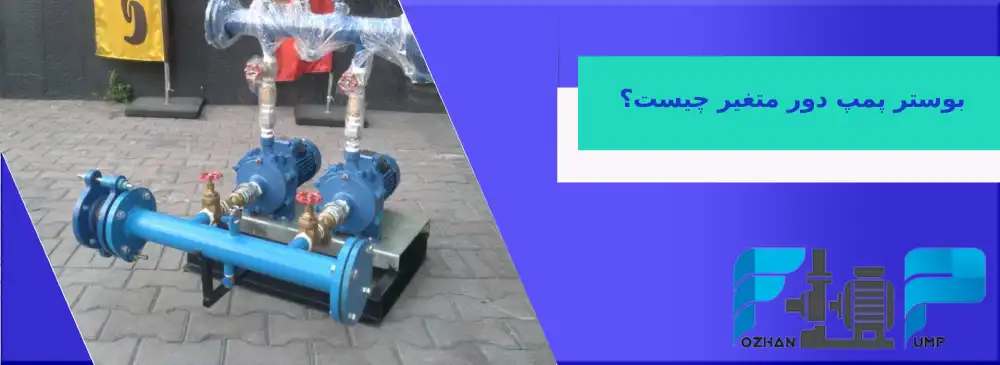

بوستر پمپ دور متغیر (دبی متغیر)
بوستر پمپ دور متغیر یا به عبارتی دبی متغیر، ابزارهایی هستند که طیف وسیعی از نیازهای فشار آب را برآورده می‌کنند. این نوع از بوستر پمپ‌ها قابلیت تنظیم دبی یا حجم آب که توسط آنها پمپاژ می‌شود را دارند، به طوری که می‌توانند با تغییرات در نیازهای فشار آب، خودکاراً دبی پمپاژ را تنظیم کنند.
یکی از ویژگی‌های بارز بوستر پمپ‌های دور متغیر، این است که می‌توانند فشار آب را به طور پویا تنظیم کنند، به این معنا که هنگامی که نیاز به فشار بیشتر در سیستم وجود دارد، دبی پمپ افزایش می‌یابد و در مقابل، در صورت کاهش نیاز، دبی پمپ کاهش می‌یابد. این ویژگی اهمیت زیادی در مواردی مانند سیستم‌های آبیاری خودکار، سیستم‌های آتش‌نشانی با نیازهای متغیر، و برنامه‌های مدیریت مصرف آب دارد.
بوستر پمپ‌های دور متغیر معمولاً با استفاده از تکنولوژی‌های پیشرفته‌ای مانند سیستم‌های کنترل ال کترونیکی یا موتورهای متغیر فرکانس عمل می‌کنند. این تکنولوژی‌ها به آنها امکان می‌دهند تا به طور دقیق و با دقت بالا دبی آب را تنظیم کرده و بر اساس نیازهای محیطی و سیستمی، عملکرد خود را تطبیق دهند.
با این وجود، بوستر پمپ‌های دور متغیر نیازمند نصب و راه‌اندازی مناسب و همچنین پیکربندی و برنامه‌ریزی صحیح هستند تا به طور بهینه کارکنند و عمر مفید و کارایی بالایی داشته باشند.
بوستر پمپ دور ثابت
بوستر پمپ دور ثابت یک نوع پمپ هستند که طراحی شده‌اند تا فشار ثابتی را در سیستم‌های آبی فراهم کنند. این نوع از بوستر پمپ‌ها به طور عمده در سیستم‌های آبیاری، سیستم‌های آبشاری، سیستم‌های آبرسانی مسکونی و تجاری، و سیستم‌های آتش‌نشانی استفاده می‌شوند.
تفاوت بوستر پمپ‌های دور ثابت با دور متغیر در این است که بوسترهای دور ثابت، فشار آب را به صورت ثابت و بدون تغییر ارائه می‌دهند، به عبارت دیگر، نمی‌توانند فشار آب را تنظیم کنند و تنها برای افزایش فشار در سیستم‌هایی که به فشار ثابت نیاز دارند، استفاده می‌شوند.
این بوستر پمپ‌ها معمولاً از چندین پمپ ترکیبی تشکیل شده‌اند که به طور موازی یا سری به یکدیگر متصل هستند. هنگامی که فشار آب در سیستم کاهش می‌یابد، این پمپ‌ها به صورت خودکار فعال می‌شوند تا فشار را به حداقل مورد نیاز برسانند.
بوستر پمپ‌های دور ثابت معمولاً دارای سیستم‌های کنترل پیشرفته‌ای هستند که قادرند فشار آب را در محدوده‌ای مشخص نگه دارند و در صورت نیاز، پمپ‌ها را به طور خودکار فعال یا غیرفعال کنند تا تنظیمات مورد نیاز را برآورده کنند.
به طور کلی، بوستر پمپ‌های دور ثابت به عنوان یک جزء حیاتی در سیستم‌های آبی استفاده می‌شوند تا فشار آب را در محدوده‌ی مورد نظر نگه دارند و به اطمینان از عملکرد صحیح و ایمنی سیستم کمک کنند.
کاربرد بوستر پمپ
پمپ آب و بوستر پمپ هر دو ابزارهایی هستند که برای انتقال آب به کار می‌روند، اما تفاوت‌های مهمی بین آنها وجود دارد که در زیر به آنها اشاره می‌کنم:
-
- استفاده اصلی:
– پمپ آب : معمولاً برای انتقال آب از یک مکان به مکان دیگر به کار می‌رود. این ممکن است شامل انتقال آب از چاه یا مخازن به مصرف‌کننده‌ها یا سیستم‌های آبیاری باشد.
– بوستر پمپ: عمدتاً برای افزایش فشار آب در سیستم‌های آبرسانی و آتش‌نشانی استفاده می‌شود. این نوع پمپ به کار می‌رود تا فشار آب را در سیستم به میزان مورد نیاز برای تامین آب به نقاطی که فشار آب کمتری دارند، افزایش دهد.
-
- فشار و توان:
– پمپ آب: معمولاً برای ایجاد فشار آب کمتری در مقایسه با بوستر پمپ طراحی شده‌اند. توان آنها نیز معمولاً کمتر است.
– بوستر پمپ: طراحی شده‌اند تا فشار آب را به مقادیر بالاتری ارتقا دهند و برای سیستم‌هایی که به فشار بیشتری نیاز دارند، استفاده می‌شوند. بنابراین، توان بوستر پمپ‌ها معمولاً بیشتر است.
-
- سیستم کنترل:
– پمپ آب: معمولاً دارای سیستم کنترل ساده‌تری هستند و ممکن است تنها دارای یک سوئیچ روشن و خاموش باشند.
– بوستر پمپ: معمولاً دارای سیستم کنترل پیشرفته‌تری هستند که قادرند فشار آب را به طور خودکار تنظیم و کنترل کنند. این امکانات شامل سنسورهای فشار، تایمرها و کنترل‌های الکترونیکی هستند که به بهبود عملکرد سیستم کمک می‌کنند.
به طور کلی، پمپ آب برای انتقال آب به مکان‌های مختلف استفاده می‌شود در حالی که بوستر پمپ برای افزایش فشار آب در سیستم‌هایی که به فشار بیشتری نیاز دارند، استفاده می‌شود.
بوستر پمپ آتش نشانی
بوستر پمپ آتش نشانی یکی از عناصر حیاتی در سیستم‌های آتش‌نشانی هستند که برای افزایش فشار و تأمین آب به سیستم‌های اطفای حریق استفاده می‌شوند. این نوع از بوسترها به عنوان پشتیبان از منابع آب موجود در سیستم‌های آتش‌نشانی عمل می‌کنند و در صورتی که فشار آب مورد نیاز برای اطفای حریق فراهم نباشد، وارد عمل می‌شوند تا این فشار را تأمین کنند.
بوستر پمپ‌های آتش‌نشانی معمولاً به صورت دور ثابت عمل می‌کنند، به این معنا که دبی آنها ثابت است و نمی‌توان آن را تنظیم کرد. این ویژگی به منظور اطمینان از ارائه فشار و دبی مطلوب در هنگام وقوع حریق و اضطراری بوده و سازگاری با استانداردهای ایمنی و عملکرد آتش‌نشانی را تضمین می‌کند.
علاوه بر این، بوستر پمپ‌های آتش‌نشانی باید با استانداردهای ایمنی و عملکرد مرتبط با آتش‌نشانی، مانند استانداردهای NFPA (انجمن آتش‌نشانی ملی) و EN (استانداردهای اروپایی) سازگاری داشته باشند. این پمپ‌ها باید قادر به ارائه فشار و دبی مورد نیاز برای همه‌ی نقاط سیستم آتش‌نشانی، از جمله سراسر ساختمان‌ها، مناطق خطرناک، و انبارهای مواد قابل اشتعال باشند.
در نتیجه، بوستر پمپ‌های آتش‌نشانی با دور ثابت، نقش اساسی در افزایش فشار آب و تأمین منابع آب مورد نیاز برای اطفای حریق دارند و از اهمیت ویژه‌ای در حفظ ایمنی و امنیت ساختمان‌ها و اماکن عمومی برخوردارند.
نحوه آرایش پمپ ها در بوستر پمپ آتش نشانی
| ردیف | اجزاء | توضیحات |
|---|---|---|
| 1 | پمپ‌ها | پمپ‌های استفاده شده در بوستر پمپ |
| 2 | بخش مکش | کلکتور لوله‌ای شامل شیر قطع و وصل، صافی، لرزه گیر، فلنچ، و مهره ماسوره |
| 3 | بخش دهش | کلکتور لوله‌ای شامل شیر یک طرفه، لرزه گیر، فلنچ، و مهره ماسوره |
| 4 | الکتروپمپ | مجموعه الکتروموتور و پمپ سانتریفیوژ |
مخزن دیافراگم بوستر پمپ
مخزن دیافراگم یکی از اجزاء اساسی است که برای تعادل فشار و جبران نوسانات فشار در سیستم استفاده می‌شود. این مخزن عموماً شامل یک منبع دیافراگم است که به وسیله فشار آب به حالت فشار داده شده و حجم معینی از آ ب را ذخیره می‌کند.
دیافراگم مخزن عموماً از جنس لاستیکی یا مواد مرغوب دیگری ساخته شده است که از جریان آب جلوگیری می‌کند و همچنین به وسیله فشار فشارداده شده آب درون آن، فشار مورد نیاز برای حفظ استحکام سیستم را فراهم می‌کند.
مخزن دیافراگم در بوستر پمپ‌ها به عنوان یک نقطه تعادل برای فشار آب عمل می‌کند. هنگامی که فشار آب در سیستم بیش از حد افزایش یابد، دیافراگم فشار را جذب کرده و حجم آب را ذخیره می‌کند، و در صورتی که فشار آب کاهش یابد، آب مخزن دیافراگم آزاد شده و به سیستم بازمی‌گردد تا فشار را جبران کند.
به طور کلی، مخزن دیافراگم برای کنترل فشار آب و جبران نوسانات فشار در سیستم استفاده می‌شود و نقش مهمی در عملکرد موثر و پایداری سیستم دارد.
کلکتور مکش و دهش بوستر پمپ
کلکتور مکش و دهش در بوستر پمپ‌ها اجزای مهمی هستند که برای جمع‌آوری و توزیع آب به منظور مکش و دهش الکتروپمپ‌ها استفاده می‌شوند. این اجزا به طور جداگانه از پمپ‌ها قرار می‌گیرند و نقش اساسی در عملکرد بهینه بوستر پمپ‌ها دارند.
-
- کلکتور مکش (بخش مکش):
– کلکتور مکش بخشی از بوسترپمپ است که برای جمع‌آوری آب از منابع مختلف مورد استفاده قرار می‌گیرد. این بخش شامل شیرها، لوله‌ها، و اتصالات لازم برای اتصال الکتروپمپ‌ها به منابع آب مختلف می‌باشد. وظیفه کلکتور مکش ایجاد شرایط مناسب برای مکش آب از منبع آب، مانند چاه یا مخزن آب، و ارسال آن به الکتروپمپ‌ها برای پمپاژ به سیستم است.
-
- کلکتور دهش (بخش دهش):
– کلکتور دهش بخشی از بوستر پمپ است که برای توزیع آب به نقاط مختلف سیستم مورد استفاده قرار می‌گیرد. این بخش شامل شیرها، لوله‌ها، و اتصالات لازم برای اتصال الکتروپمپ‌ها به سیستم توزیع آب می‌باشد. کلکتور دهش وظیفه تنظیم و توزیع آب با فشار مورد نیاز به نقاط مختلف از سیستم را بر عهده دارد تا به صورت متناسب و موثر، آب را در سیستم توزیع کند.
با همگرایی کلکتور مکش و دهش در بوسترپمپ، آب به طور موثر و کارآمد از منابع مختلف جمع‌آوری و به نقاط مورد نیاز در سیستم توزیع می‌شود. این اجزا به عنوان واسطه‌های حیاتی بین الکتروپمپ و سیستم توزیع آب عمل می‌کنند و نقش اساسی در عملکرد صحیح و پایداری بوستر پمپ‌ها دارند.
لرزه گیر بوستر پمپ
لرزه گیر یکی از اجزای مهم در بوستر پمپ‌ها است که برای جلوگیری از انتقال ارتعاشات و لرزش‌های ناشی از عملکرد پمپ‌ها به سازه‌ها یا انتقال آن به محیط اطراف استفاده می‌شود. این اجزا به صورت محافظ در اطراف پمپ یا سیستم نصب می‌شوند تا ارتعاشات و لرزش‌های ناشی از عملکرد پمپ‌ها را به زمین منتقل کنند و از ایجاد صداها یا خرابی‌های احتمالی جلوگیری کنند.
لرزه گیرها معمولاً از موادی مانند لاستیک، فولاد، یا آلیاژهای خاص ساخته می‌شوند که بتوانند ارتعاشات و لرزش‌های ناشی از پمپ را جذب و جلوی انتقال آنها را بگیرند. طراحی مناسب و نصب صحیح لرزه گیرها می‌تواند اثرات مخرب ارتعاشات را به حداقل برساند و عمر مفید پمپ‌ها و سیستم‌های مرتبط را افزایش دهد.
در بوسترپمپ‌ها، لرزه گیرها به طور معمول در نقاط مختلف اطراف پمپ و نقاط اتصالات آن نصب می‌شوند تا ارتعاشات و لرزش‌های ناشی از عملکرد پمپ را جذب کرده و به زمین منتقل کنند. این اقدام باعث کاهش نویز و ارتعاشات غیر ضروری و بهبود عملکرد و پایداری سیستم بوستر پمپ می‌شود.
شیر یک طرفه بوستر پمپ
پرشر سوئیچ در بوستر پمپ‌ها یکی از اجزای مهم است که برای کنترل و مدیریت فشار آب در سیستم استفاده می‌شود. این سوئیچ بر روی خطوط لوله‌های تامین آب نصب می‌شود و وظیفه دارد تا وقتی که فشار آب به حد مشخصی می‌رسد، پمپ را خاموش کند یا در صورت کاهش فشار زیر حد مشخص، پمپ را روشن کند.
زمانی که فشار آب در سیستم به حد مورد نظر (مانند حداکثر فشار) می‌رسد، پرشر سوئیچ که به صورت الکترونیکی یا مکانیکی عمل می‌کند، از دستور کنترلر یا سنسورهای فشار اطلاعات دریافت کرده و سیگنال خاموش کردن پمپ را ارسال می‌کند. در صورتی که فشار آب کاهش یابد و زیر حد مشخصی بیافتد، پرشر سوئیچ دوباره پمپ را روشن می‌کند تا فشار آب به حد مطلوب برسد.
استفاده از پرشر سوئیچ اهمیت بسیاری دارد زیرا این اجزاء می‌توانند به صرفه‌جویی در مصرف انرژی، جلوگیری از خرابی‌های ناشی از افزایش فشار زیاد یا کاهش فشار ناگهانی آب، و بهبود عملکرد و ایمنی سیستم کمک کنند.
پرشر ترنسمیتر بوستر پمپ
پرشر ترانسمیتر یکی از اجزاء مهم در بوستر پمپ‌ها است که برای اندازه‌گیری و انتقال اطلاعات فشار آب در سیستم به کنترلر یا سیستم کنترلی استفاده می‌شود. این ترانسمیترها به صورت الکترونیکی عمل می‌کنند و معمولاً در نقاط مختلف سیستم نصب می‌شوند تا فشار آب را اندازه‌گیری کرده و اطلاعات آن را به واحد کنترلی ارسال کنند.
وظیفه پرشر ترانسمیتر در بوستر پمپ، اندازه‌گیری دقیق فشار آب در سیستم است و ارسال این اطلاعات به کنترلر برای اتخاذ تصمیمات مناسب است. با توجه به اطلاعات دریافتی از ترانسمیتر، کنترلر می‌تواند عملکرد بوستر پمپ را تنظیم کرده و فشار آب را در محدوده مطلوب حفظ کند. به علاوه، این ترانسمیترها معمولاً دارای قابلیت‌هایی مانند تنظیم دقت اندازه‌گیری و ارسال اطلاعات به صورت دیجیتال به کنترلر هستند که به بهبود کنترل و مدیریت فشار آب کمک می‌کنند.
استفاده از پرشر ترانسمیتر به دقت بالا در اندازه‌گیری فشار آب، کاهش خطاها و اشتباهات در کنترل فشار، و بهبود کارایی و ایمنی عملکرد سیستم کمک می‌کند.
مانومتر بوستر پمپ
مانومتر در بوستر پمپ‌ها یکی از اجزاء مهم است که برای اندازه‌گیری فشار آب در سیستم استفاده می‌شود. این دستگاه اندازه‌گیری دقیق فشار آب را انجام می‌دهد و به کاربران اطلاع می‌دهد که فشار در سیستم به حد مطلوب رسیده است یا خیر.
مانومترها معمولاً دارای یک سوزن یا نشانگر هستند که مقدار فشار را روی مقیاسی که بر روی آن قرار دارد نشان می‌دهند. این دستگاه‌ها می‌ت وانند به صورت مستقیم یا به صورت الکترونیکی عمل کنند، که در هر دو حالت اندازه‌گیری دقیقی از فشار آب را ارائه می‌دهند.
وظیفه اصلی مانومتر در بوسترپمپ، ارائه اطلاعات دقیق در مورد فشار آب در سیستم است. با استفاده از این اطلاعات، کاربران می‌توانند مطمئن شوند که فشار آب در محدوده مطلوب قرار دارد و همچنین در صورت نیاز، تنظیمات لازم را انجام دهند تا فشار را به مقدار دلخواه تنظیم کنند.
استفاده از مانومتر در بوستر پمپ‌ها به بهبود کنترل و مدیریت فشار آب کمک می‌کند و از نظر ایمنی و کارایی سیستم، بسیار اهمیت دارد. این دستگاه‌ها به کاربران کمک می‌کنند تا مسائل مربوط به فشار آب را به صورت سریع و دقیق تشخیص دهند و اقدامات لازم را برای حفظ و بهبود فشار انجام دهند.
اتصالات تبدیلی و فلنچ های بوستر پمپ
کوپلینگ‌ها در بوستر پمپ‌ها به عنوان اجزاء مهمی استفاده می‌شوند که برای اتصال دو محور مکانیکی با هم استفاده می‌شوند، به طوری که یک محور را به دیگری متصل کنند و انتقال گشتاور و حرکت را بین آنها فراهم کنند. این کوپلینگ‌ها معمولاً از جنس‌های مقاومی مانند فولاد یا استیل ساخته می‌شوند و برای مقاومت در برابر فشار، گرما و سایر شرایط محیطی سخت طراحی می‌شوند.
در بوستر پمپ‌ها، کوپلینگ‌ها برای اتصال محور پمپ (محور متحرک) به محور موتور (محور ثابت) استفاده می‌شوند. این کوپلینگ‌ها به کمک پیچ‌ها، بولت‌ها و مهره‌ها به محورها متصل می‌شوند و به این ترتیب انتقال گشتاور و حرکت از موتور به پمپ و بالعکس فراهم می‌شود.
ویژگی‌های مهم کوپلینگ‌ها در شامل مقاومت در برابر نیروهای جانبی و افقی کشش و فشار، دارا بودن خواص جذب لرزش و جابجایی محورها، عملکرد پایدار در شرایط مختلف دما و فشار، و دارا بودن قابلیت تنظیم و تعویض آسان می‌باشد.
به طور کلی، کوپلینگ‌ها در بوسترپمپ‌ها نقش بسیار مهمی را در اتصال و انتقال گشتاور و حرکت بین محورهای مختلف ایفا می‌کنند و به عملکرد صحیح و ایمنی سیستم کمک می‌کنند.
جوکی پمپ (Jockey Pump) چیست؟
جوکی پمپ (Jockey Pump) یک نوع پمپ است که به عنوان یک پمپ کوچک و فشارمند در سیستم‌های آتش‌نشانی استفاده می‌شود. وظیفه اصلی جوکی پمپ، حفظ و نگهداری فشار مورد نیاز در شبکه لوله‌کشی سیستم آتش‌نشانی است.
سیستم آتش‌نشانی نیاز به یک فشار ثابت برای ارسال آب به سرعت مورد نیاز به مناطق مختلف دارد تا در صورت وقوع حریق، آب به سرعت بتواند به نقاط مورد نیاز رسیده و آتش را خاموش کند. بنابراین، برای حفظ این فشار، یک پمپ کوچک به نام جوکی پمپ معمولاً در سیستم آتش‌نشانی نصب می‌شود.
وظیفه جوکی پمپ این است که در صورتی که فشار آب در سیستم به دلیل نشتی یا مصرف آب (استفاده از آب برای خاموش کردن حریق) کاهش یابد و زیر حد مشخصی برسد، به صورت خودکار فعال شود و فشار آب را به حد مورد نیاز برساند. این عملکرد به جلوگیری از کاهش فشار آب در سیستم و جلوگیری از مشکلاتی مانند ناتوانی در خاموش کردن حریق یا عملکرد نامناسب سیستم کمک می‌کند.
بنابراین، جوکی پمپ از اهمیت بالایی در سیستم آتش‌نشانی برخوردار است و نقش مهمی در حفظ ایمنی ساختمان‌ها و افراد در برابر حریق دارد.
هد جوکی پمپ
هد جوکی پمپ به ارتفاعی اشاره دارد که جوکی پمپ می‌تواند آب را به آن ارسال کند. این ارتفاع به عنوان فشار مورد نیاز برای پمپاژ آب در سیستم آتش‌نشانی مورد استفاده قرار می‌گیرد. به طور کلی، هد جوکی پمپ به میزان فشاری که پمپ می‌تواند در ارتفاع آب را به مقصد بالا برساند، اشاره دارد.
معمولاً هد جوکی پمپ بر اساس نیازهای مختلف و ابعاد سیستم آتش‌نشانی تعیین می‌شود. برای محاسبه هد جوکی پمپ، فشار مورد نیاز برای رسیدن آب به نقاط بالاتر از سطح زمین (مانند بالکن‌ها یا طبقات بالایی ساختمان) به‌علاوه افت فشار در لوله‌ها، زاویه‌ی برخورد آب با هر نقطه و تلفات فشار در نظر گرفته می‌شود.
هد جوکی پمپ به طور کلی می‌تواند از چندین متر تا چندین صد متر بالا باشد، بسته به ابعاد سیستم آتش‌نشانی و نیازهای آبداری مورد نیاز. تعیین هد جوکی پمپ از اهمیت بالایی برخوردار است زیرا فشار کافی برای ارسال آب به نقاط مختلف سیستم آتش‌نشانی را فراهم می‌کند و در صورت عدم تامین فشار کافی، اطفاء حریق به‌درستی انجام نمی‌شود.
نحوه انتخاب بوستر پمپ
برای انتخاب بوستر پمپ و محاسبه اندازه کلکتور‌های مکش و رانش بوستر پمپ، می‌توانید مراحل زیر را دنبال کنید:
-
- تعیین نیازمندی‌های سیستم:
ابتدا باید نیازمندی‌های سیستم را به دقت مشخص کنید. این شامل مقدار دبی آب مورد نیاز، فشار مورد نیاز، ارتفاع مکانی که آب به آن می‌رسد (هد)، و ویژگی‌های آب مانند دما و ویسکوزیته است.
-
- انتخاب بوستر پمپ:
با توجه به نیازمندی‌های سیستم، بوسترپمپ مناسب را انتخاب کنید. این شامل تعداد و نوع پمپ‌ها، ظرفیت دبی و هد، ویژگی‌های عملکردی و کارایی، و نیاز به کنترل‌های اتوماتیک می‌شود.
-
- محاسبه اندازه کلکتور مکش و رانش:
برای محاسبه این اندازه‌ها، ابتدا باید دهانه مکش یا رانش هر پمپ را تعیین کنید. سپس از فرمول D^2 = d1^2 + d2^2 + … + dn^2 استفاده کنید تا اندازه کلکتور مکش یا رانش را محاسبه کنید. اینجا d نشان دهنده قطر دهانه مکش یا رانش هر پمپ و D نشان دهنده قطر کلکتور مکش یا رانش است.
-
- مطابقت با استانداردها و رویه‌های صنعتی:
در نهایت، اطمینان حاصل کنید که اندازه کلکتور‌های مکش و رانش بوسترپمپ با استانداردها و رویه‌های صنعتی مطابقت دارد. به عنوان مثال، استفاده از کلکتور دهش با رانج بالاتر ممکن است تضمین کند که جریان آب به طور متوازن به پمپ‌ها ارسال شود و از عملکرد بهتری برخوردار باشید.
-
- نصب و راه‌اندازی:
پس از محاسبه و تعیین اندازه کلکتور‌های مکش و رانش، باید آنها را به مکان مورد نظر نصب کرده و سیستم را راه‌اندازی کنید. اطمینان حاصل کنید که تنظیمات کنترلی مطابق با نیازهای سیستم انجام شده است.
با رعایت مراحل فوق، می‌ت وانید بوستر پمپ مناسب را انتخاب کرده و اندازه کلکتور‌های مکش و رانش را به درستی محاسبه کنید تا سیستم آبی خود را بهینه‌تر و با کارایی بالاتری عمل کند.
عواملی که در انتخاب بوستر پمپ مهم هستند
در انتخاب بوستر پمپ، توجه به عوامل زیر از اهمیت بالایی برخوردار است:
-
- نیاز به دبی و فشار:
برای انتخاب بوسترپمپ، باید نیازمندی‌های دقیق سیستم را در خصوص مقدار دبی و فشار آب مشخص کنید. این نیازمندی‌ها معمولاً بر اساس نوع سیستم و کاربرد آب مورد استفاده مشخص می‌شوند.
-
- مواد ساخت:
مواد ساخت بوستر پمپ نقش مهمی در عملکرد و عمر مفید آن دارند. برای مثال، در مواردی که آب دارای خواص خاصی مانند حاوی اسید یا با ذرات جامد است، بوسترپمپ‌هایی با بدنه‌های مقاوم به این شرایط مورد نیاز است.
-
- کارایی انرژی:
به منظور صرفه‌جویی در مصرف انرژی و کاهش هزینه‌های عملیاتی، بوستر پمپ با کارایی انرژی بالا انتخاب شود. این شامل استفاده از پمپ‌هایی با تکنولوژی‌های پیشرفته مانند موتورهای با کارایی بالا و کنترل‌های اتوماتیک است.
-
- سازگاری با شرایط محیطی:
بسته به شرایط محیطی مورد استفاده (مانند دما، رطوبت و ویژگی‌های شیمیایی آب)، بوسترپمپ با ویژگی‌های مناسب برای محیط مورد نظر انتخاب شود.
-
- نگهداری و خدمات پس از فروش:
ارائه خدمات پس از فروش و تأمین قطعات یدکی برای بوستر پمپ از اهمیت بالایی برخوردار است. اطمینان حاصل کنید که تأمین کننده بوسترپمپ قادر به ارائه خدمات تعمیر و نگهداری مداوم است.
-
- هزینه تمام شده:
علاوه بر هزینه خرید، هزینه‌های نصب، نگهداری و عمر مفید بوسترپمپ نیز در انتخاب آن بسیار مهم است. بوسترپمپی را انتخاب کنید که در طول دوره عمر خود، هزینه تمام شده کمتری داشته باشد.
با توجه به این عوامل، باید بوستر پمپی را انتخاب کرد که بهترین عملکرد را با توجه به نیازمندی‌های خاص سیستم فراهم کند و با کمترین هزینه ممکن صرفه‌جویی کند.
نصب و نگهداری بوستر پمپ‌ها
درستی نصب و انجام نگهداری دوره‌ای بوستر پمپ‌ها امری بسیار حیاتی است که به افزایش عمر مفید آنها و جلوگیری از مشکلات عملکردی کمک می‌کند. در زیر به برخی اقدامات مهم در این زمینه اشاره شده است:
-
- انتخاب مکان مناسب برای نصب:
مکان نصب بوسترپمپ باید در محلی با دسترسی آسان و فضای کافی برای عملیات نگهداری و تعمیرات باشد. همچنین باید از نصب در محیط‌های با دما و رطوبت بالا یا حاوی مواد شیمیایی خطرناک خودداری شود.
-
- نصب به درستی:
برای نصب بوستر پمپ، به دقت دستورالعمل‌های تولید کننده را دنبال کنید. مطمئن شوید که تمامی قطعات به درستی متصل شده و همچنین لوله‌ها و اتصالات به درستی نصب شده‌اند.
-
- بررسی و تست عملکرد:
پس از نصب، بوسترپمپ را تست کنید تا اطمینان حاصل شود که عملکرد آن به درستی صورت می‌گیرد. این شامل بررسی فشار و دبی آب، بررسی نشتی‌ها و عملکرد کنترل‌های اتوماتیک است.
-
- نگهداری دوره‌ای:
انجام نگهداری دوره‌ای بر اساس دستورالعمل‌های تولید کننده بوسترپمپ بسیار مهم است. این شامل تعویض فیلترها، چک کردن و تنظیمات کنترل‌ها، بررسی و تعویض قطعات فرسوده، و بررسی و رفع نشتی‌ها می‌شود.
-
- آموزش و آگاهی:
افرادی که مسئولیت نگهداری بوستر پمپ‌ها را دارند باید به طور منظم آموزش‌های لازم را دریافت کنند و با آخرین دستورالعمل‌ها و فنون نگهداری آشنا باشند.
-
- ثبت و ثبت‌نگهداری:
ثبت و ثبت‌نگهداری عملیات نگهداری انجام شده بسیار مهم است. این به شما کمک می‌کند تا تاریخچه نگهداری بوسترپمپ‌ها را در طول زمان ردیابی کرده و زمان بندی نگهداری دوره‌ای را بهبود بخشید.
با رعایت این مراحل، می‌توانید از عملکرد بهینه بوستر پمپ‌ها بهره‌مند شده و عمر مفید آنها را به طولانی‌ترین مدت ممکن افزایش دهید.
مزایا و معایب استفاده از بوستر پمپ‌ها
مزایا و معایب استفاده از بوستر پمپ‌ها به شرح زیر است:
مزایا:
-
- افزایش فشار آب: بوستر پمپ‌ها برای افزایش فشار آب در سیستم‌های تامین آب استفاده می‌شوند، که این امر به بهبود عملکرد سیستم و افزایش قابلیت اطمینان آب فشار قوی در نقاط مختلف می‌انجامد.
-
- کاهش زمان انتظار: با افزایش فشار آب، زمان انتظار برای مصرف آب در نقاط مختلف سیستم به حداقل می‌رسد که از راحتی و رضایت کاربران بهره‌مند می‌شود.
-
- صرفه‌جویی در مصرف انرژی: استفاده از بوسترپمپ‌های با کارایی بالا می‌تواند منجر به کاهش مصرف انرژی و افزایش کارایی سیستم تامین آب شود.
-
- انعطاف پذیری: بوستر پمپ‌ها به طور قابل توجهی انعطاف پذیری بیشتری در تأمین فشار آب در نقاط مختلف سیستم را فراهم می‌کنند، که این امر به سهولت اجازه می‌دهد که به نیازهای متغیر سیستم پاسخ داده شود.
معایب:
-
- هزینه نصب و نگهداری: نصب بوستر پمپ‌ها و هزینه‌های نگهداری دوره‌ای ممکن است به دلیل پیچیدگی فنی و نیاز به تجهیزات خاص هزینه بالایی را به همراه داشته باشد.
-
- نیاز به فضای اضافی: بوسترپمپ‌ها نیازمند فضای مناسب برای نصب و عملیات نگهداری هستند که در برخی موارد ممکن است محدودیت‌های فضایی را ایجاد کنند.
-
- پایداری و قابلیت اطمینان: بوسترپمپ‌ها به دلیل پیچیدگی بالا و وابستگی به تجهیزات الکتریکی و مکانیکی، ممکن است دارای معایب پایداری و قابلیت اطمینان باشند که نیاز به نگهداری و تعمیرات منظم دارند.
-
- پرهزینه بودن در برخی موارد کاربرد: در برخی موارد، استفاده از بوسترپمپ ممکن است پرهزینه و غیر اقتصادی باشد، به‌ویژه در صورتی که نیاز به افزایش فشار آب در نقاط مختلف سیستم نیازی به بوستر پمپ نداشته باشد.
به طور کلی، استفاده از بوستر پمپ‌ها با مزایا و معایب خود همراه است و تصمیم در مورد استفاده از آنها باید با در نظر گرفتن نیازهای خاص سیستم و شرایط محیطی مورد بررسی و بررسی دقیق انجام شود.
مطالعات موردی: نمونه‌های واقعی از کاربرد بوستر پمپ‌ها
مطالعه‌های موردی از کاربرد بوستر پمپ‌ها در محیط‌های مختلف نشان می‌دهند که این ابزارها در انواع مختلفی از صنایع و کاربردها به کار می‌روند. در زیر، چند مطالعه موردی از استفاده از بوستر پمپ‌ها آورده شده است:
-
- کاربرد در ساختمان‌های مسکونی و تجاری:
در ساختمان‌های مسکونی و تجاری، بوسترپمپ‌ها برای افزایش فشار آب و ارائه فشار قوی‌تر در سیستم‌های تامین آب مورد استفاده قرار می‌گیرند. به عنوان مثال، در ساختمان‌های بلند یا با سیستم‌های آبیاری بزرگ، بوستر پمپ‌ها بهبود قابلیت اطمینان و عملکرد سیستم آب فشار قوی را فراهم می‌کنند.
-
- کاربرد در صنایع و کارخانه‌ها:
در صنایع و کارخانه‌ها، بوستر پمپ‌ها برای افزایش فشار آب در خطوط تولید، خنک کننده‌ها، سیستم‌های خنک کننده و … استفاده می‌شوند. این ابزارها به کارخانه‌ها کمک می‌کنند تا نیازهای آبی خود را با کیفیت و قابلیت اطمینان بالا برآورده کنند.
-
- کاربرد در سیستم‌های آتش‌نشانی:
بوستر پمپ‌ها در سیستم‌های آتش‌نشانی نقش حیاتی دارند. آنها برای افزایش فشار و تأمین آب به شیرهای آتش‌نشانی در ساختمان‌ها و اماکن عمومی استفاده می‌شوند تا در صورت بروز حریق، تأمین آب به مقدار کافی و با فشار لازم امکان‌پذیر باشد.
-
- کاربرد در آبیاری فضای سبز:
در فضاهای سبزی که نیاز به آبیاری منظم و با فشار مناسب دارند، بوسترپمپ‌ها برای ایجاد فشار لازم در خطوط آبیاری و تأمین آب به نقاط دورافتاده استفاده می‌شوند.
-
- کاربرد در سیستم‌های آب و فاضلاب شهری:
در سیستم‌های آب و فاضلاب شهری، بوستر پمپ‌ها برای افزایش فشار آب در خطوط توزیع و حلقه‌های فشار آب استفاده می‌شوند، که این امر به بهبود عملکرد و کارایی سیستم آب و فاضلاب شهری کمک می‌کند.
مطالعه‌های موردی از استفاده از بوسترپمپ‌ها نشان می‌دهند که این ابزارها در انواع مختلفی از صنایع و کاربردها از جمله مسکن، صنعت، آبیاری و آتش‌نشانی استفاده می‌شوند و بهبود کارایی و کاربرد سیستم‌های آبی و فاضلاب را فراهم می‌کنند.
نتیجه‌گیری
در این مقاله، به معرفی بوستر پمپ ها، انواع، کاربردها، مزایا، معایب و مطالعات موردی از کاربرد آنها پرداختیم. بوسترپمپ‌ها ابزارهای مهمی در صنایع مختلف هستند که برای افزایش فشار آب در سیستم‌های تامین آب، آتش‌نشانی، صنعت، ساختمان‌ها و آبیاری استفاده می‌شوند. استفاده از بوستر پمپ‌ها به بهبود کارایی، کاهش مصرف انرژی، افزایش قابلیت اطمینان و کاهش زمان انتظار برای مصرف آب منجر می‌شود.
با انتخاب و نصب صحیح بوسترپمپ‌ها، اجتناب از مشکلات عملکردی و افزایش عمر مفید آنها ممکن است. همچنین، نگهداری دوره‌ای و آگاهی از نیازهای سیستم و شرایط محیطی نیز از اهمیت بالایی برخوردار است.
در نهایت، با توجه به مزایا و معایب استفاده از بوستر پمپ‌ها، نیاز به تحلیل دقیق نیازهای سیستم و شرایط خاص محیطی و اقتصادی در انتخاب و استفاده از این ابزارها وجود دارد تا بهترین تصمیم‌گیری انجام شود.
سوالات متداول بوستر پمپ
البته، من می‌توانم به برخی از سوالات متداول در مورد بوستر پمپ‌ها پاسخ دهم:
۱. بوستر پمپ چیست؟
بوستر پمپ یک دستگاه است که برای افزایش فشار آب در سیستم‌های تامین آب استفاده می‌شود. این پمپ‌ها به طور معمول در ساختمان‌ها، صنایع، و سیستم‌های آتش‌نشانی استفاده می‌شوند.
۲. چه کاربردهایی دارد؟
بوسترپمپ‌ها برای افزایش فشار آب در سیستم‌های آبیاری، سیستم‌های آتش‌نشانی، ساختمان‌ها، صنایع و سایر مکان‌هایی که نیاز به فشار آب بالا دارند، استفاده می‌شوند.
۳. چه فرقی بین بوستر پمپ و پمپ آب وجود دارد؟
اصلی‌ترین تفاوت بین بوسترپمپ و پمپ آب این است که بوستر پمپ‌ها برای افزایش فشار آب در سیستم‌هایی که نیاز به فشار بالاتری دارند، استفاده می‌شوند، در حالی که پمپ آب عموماً برای انتقال آب از یک مکان به مکان دیگر استفاده می‌شود.
۴. چگونه بوستر پمپ را انتخاب کنیم؟
برای انتخاب مناسب‌ترین بوسترپمپ، نیاز به بررسی نیازهای آبی، فشار مورد نیاز، اندازه سیستم، و شرایط محیطی مورد استفاده دارید. همچنین، کیفیت و کارایی بوستر پمپ و نیاز به نگهداری و خدمات پس از فروش نیز باید در نظر گرفته شود.
۵. چگونه بوستر پمپ را نصب و نگهداری کنیم؟
برای نصب صحیح بوستر پمپ، به دقت دستورالعمل تولید کننده که یکی از انها بوستر پمپ فوژان است را دنبال کنید و از نگهداری منظم و تعمیرات به موقع برای حفظ عمر مفید و کارایی بالای بوستر پمپ اطمینان حاصل کنید.
با این پاسخ‌ها امیدوارم که برخی از سوالات متداول شما در مورد بوستر پمپ‌ها را پوشش داده باشم. در صورت نیاز به اطلاعات بیشتر، همیشه می‌توانید به تولید کننده یا کارشناسان مربوطه مراجعه کنید.
