تابلو برق قلب تپنده هر مجموعه ورزشي و آبي است. در استخرها اين موضوع اهميت دوچندان پيدا ميکند، زيرا تجهيزات حساس، رطوبت بالا، مصرف انرژي سنگين، و استانداردهاي ايمني سختگيرانه، نياز به يک سيستم توزيع قدرت کاملا مهندسي شده دارند.
استخر ريتون در شهرک غرب (شهرک غرب، منطقهي برجنشين و پرمصرف تهران) نمونهاي از پروژههاي بزرگ تاسيساتي است که بدون يک تابلو برق اصولي، عملا نميتواند عملکرد پايدار، ايمن و کمهزينه داشته باشد.
گروه فوژان با عنوان رسمي “گروه فوژان” و برند عملياتي “فوژان الکتريک”، در زمينهي توليد، توزيع، طراحي، ساخت و اجراي انواع تابلو برق صنعتي و تاسيساتي فعال است و در اين پروژه نيز تمامي مراحل کار از طراحي تا نصب و راهاندازي را به صورت کامل بر عهده داشته است.
چالشهاي خاص تابلو برق استخر ريتون
1. رطوبت بالا و خوردگي تجهيزات
محل نصب تابلو برق در موتورخانه و نزديک استخر، مستقيما در معرض بخار آب، کلر، و رطوبت مداوم قرار دارد. اين شرايط باعث افزايش احتمال خوردگي، اتصالي و کاهش عمر قطعات ميشود.
2. مصرف بالاي تجهيزات تاسيساتي
در استخر ريتون تجهيزات زير بيشترين مصرف برق را دارند:
- پمپهاي تصفيه آب
- هيترهاي گرمايشي
- سيستم سونا و جکوزي
- روشنايي محيط
- سيستم تهويه و فنها
- سيستمهاي کنترل هوشمند دما و PH
مجموع مصرف لحظهاي اين تجهيزات در ساعات پيک ميتواند به بيش از 300 تا 500 آمپر برسد.
3. نياز به حفاظت الکتريکي کامل
وجود آب و برق در کنار هم خطرناکترين ترکيب ممکن است. بنابراين سيستمهاي حفاظتي شامل RCD، ارتينگ استاندارد، IP مناسب، و حفاظتهاي اضافهبار و اتصالکوتاه، بايد در بهترين سطح پيادهسازي شوند.
نقش گروه فوژان در پروژه استخر ريتون
گروه فوژان در اين پروژه تمامي مراحل را شامل:
- طراحي مهندسي
- توليد تابلو و سلولها
- تامين تجهيزات حفاظتي و توزيع
- مونتاژ و تست
- نصب در محل
- کابلکشي ورودي و خروجي
- اجراي سيستم ارتينگ
- راهاندازي کامل
به صورت صفر تا صد انجام داده است.

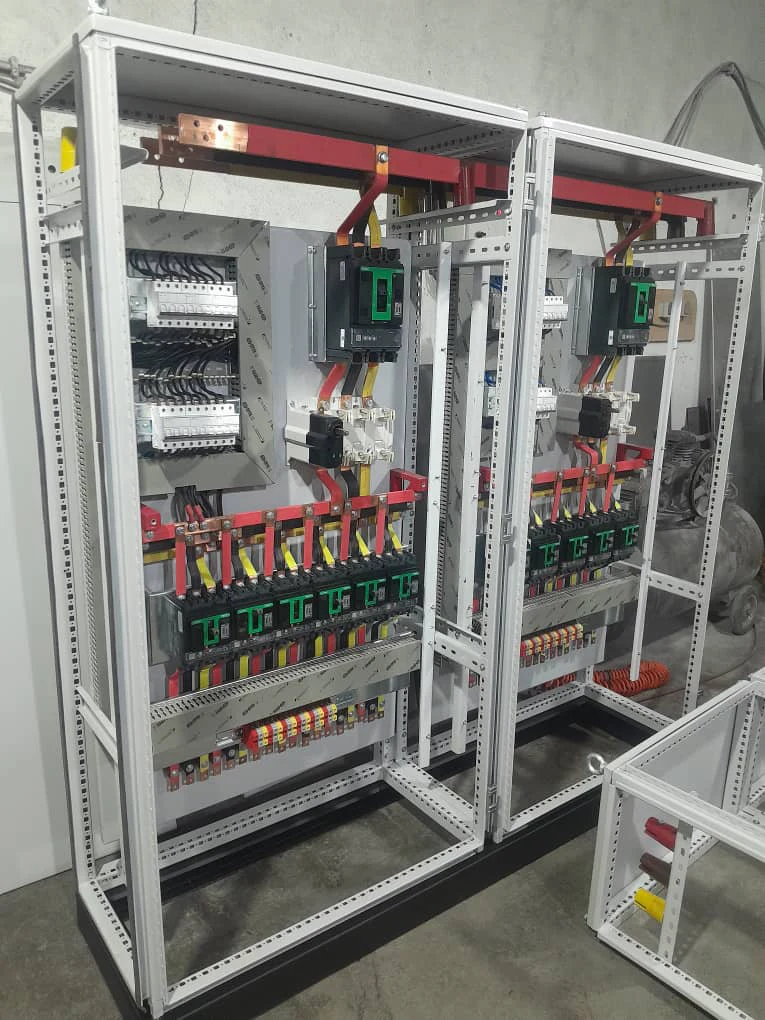

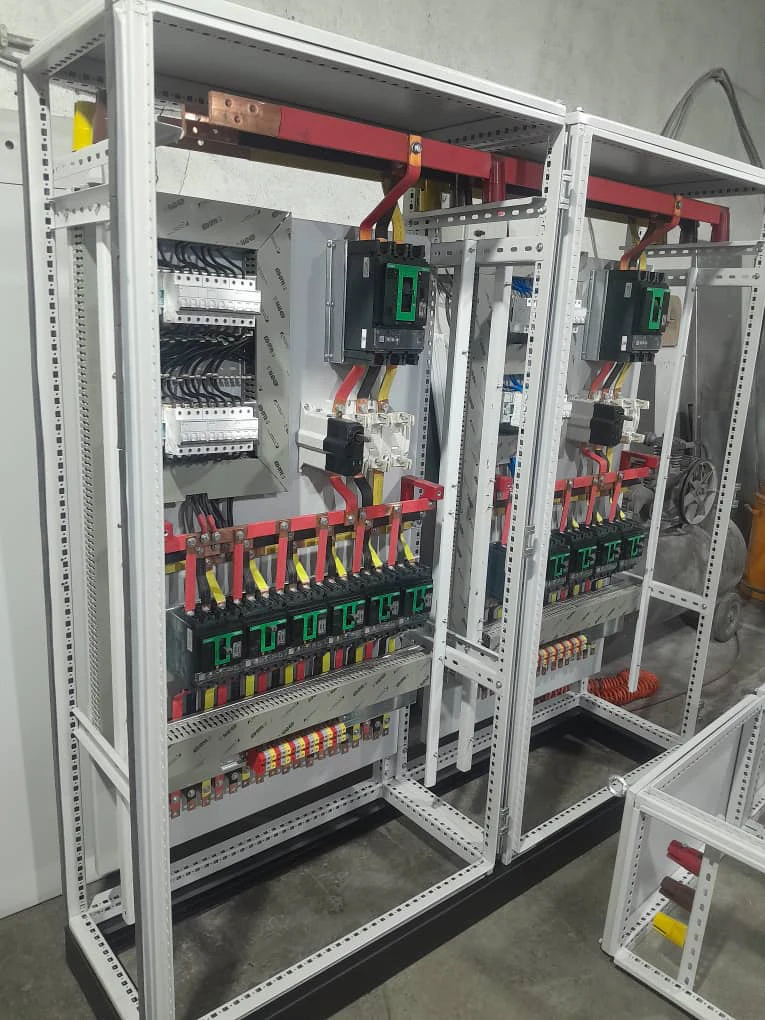

مشخصات فني تابلو برق و سلول توزيع قدرت
مشخصات بدنه و استاندارد
- جنس بدنه: فلزي با پوشش ضد رطوبت و رنگ الکترواستاتيک
- درجه حفاظت: IP54 مناسب موتورخانه و محيط مرطوب
- استاندارد ساخت: IEC 61439
- سيستم ارتينگ: اجراي کامل چاه ارت و باسبار ارت
- سيستم جداسازي: سلولبندي کامل ورودي و خروجي
مشخصات ورودي قدرت
- ورودي برق سه فاز 400V
- ظرفيت ورودي: 630A
- تجهيزات ورودي: کليد هوايي ACB قابل تنظيم
- حفاظت ورودي: رلهي اضافهجريان و حفاظت اتصالکوتاه
توزيع خروجيها
- استفاده از کليدهاي MCCB براي خطوط اصلي پمپ و هيتر
- استفاده از MCB براي روشنايي و خطوط کنترلي
- استفاده از RCD براي حفاظت جان در تجهيزات نزديک آب
- استفاده از کنتاکتور براي کنترل پمپها
- نصب ترمينالهاي استاندارد براي توزيع امن
تجهيزات استفادهشده در تابلو برق
1. کليد هوايي (ACB)
براي ورودي اصلي از کليد هوايي 630 آمپر با قابليت تنظيم جريان، زمان تريپ، و اتصال به سيستم کنترل استفاده شد.
2. کليدهاي قدرت (MCCB)
براي توزيع خطوط اصلي از MCCB در رنج 100 تا 400 آمپر بسته به نوع بار استفاده شد.
3. کنتاکتورها و کنترل پمپها
هر پمپ با کنتاکتور صنعتي کنترل شد تا:
- استارتهاي مکرر به تجهيزات آسيب نزنند
- امکان کنترل از راه دور فراهم باشد
- مصرف لحظهاي مديريت شود
4. رلههاي حفاظتي
براي هر خط قدرت، رلههاي زير نصب شدند:
- حفاظت اضافهبار
- حفاظت عدمتقارن فاز
- حفاظت اتصالکوتاه
- حفاظت نشتيجريان براي خطوط مرتبط با آب
5. ارتينگ و حفاظت جان
گروه فوژان يک سيستم ارت کامل اجرا کرد که شامل:
- باسبار ارت داخل تابلو
- اتصال به چاه ارت استاندارد
- استفاده از RCD 30mA براي خطوط حساس
مراحل اجراي پروژه
1. بازديد و نيازسنجي
کارشناسان فوژان ابتدا بازديد کامل انجام دادند و ميزان بار، شرايط محيط، و نقاط توزيع را مشخص کردند.
2. طراحي نقشه تکخطي (Single Line Diagram)
نقشه تکخطي شامل ورودي، حفاظتها، و توزيع خروجيها تهيه شد.
3. ساخت سلولهاي توزيع قدرت
تابلو به صورت سلولبندي شده ساخته شد تا هر بخش به صورت مجزا حفاظت و سرويسپذيري داشته باشد.
4. مونتاژ تجهيزات و سيمکشي داخلي
سيمکشي داخلي به صورت کامل و استاندارد اجرا شد.
5. تستهاي کنترل کيفي
تستهاي زير انجام شدند:
- تست عايق
- تست اتصالکوتاه
- تست عملکرد کليدها
- تست RCD
- تست ارت
6. نصب در محل
تابلو و سلولها در موتورخانه نصب شدند.
7. کابلکشي ورودي و خروجي
تمام کابلها از ورودي برق تا خطوط خروجي تجهيزات توسط فوژان انجام شد.
8. راهاندازي کامل و تحويل پروژه
در نهايت تابلو برق، سلول توزيع قدرت و کل سيستم کنترل، کاملا راهاندازي شد و پروژه تحويل داده شد.
مثال کاربردي از توزيع برق در استخر
براي نمونه، توزيع برق يکي از پمپهاي تصفيه آب:
- جريان مصرفي: 180A
- حفاظت: MCCB 250A
- کنترل: کنتاکتور 220A
- حفاظت جان: RCD 30mA
- حفاظت تکميلي: رله اضافهبار و عدمتقارن فاز
اين ساختار باعث ميشود پمپ بدون آسيب، با کنترل کامل، و ايمني بالا کار کند.
آمار و ارقام معتبر در پروژههاي تابلو برق استخر
- مصرف برق پمپها در استخرهاي بزرگ: بين 150 تا 250 آمپر
- مصرف برق هيترهاي صنعتي: بين 100 تا 200 آمپر
- روشنايي محيط: بين 20 تا 40 آمپر
- تهويه و فنها: بين 30 تا 80 آمپر
- درجه حفاظت مناسب تابلو برق در موتورخانه: IP54 تا IP65
- استاندارد RCD براي حفاظت جان: 30mA
- ولتاژ استاندارد توزيع: 400V سه فاز
نتيجهگيري و جمعبندي
پروژه سلول توزيع قدرت استخر ريتون شهرک غرب، يک پروژه حساس، پرمصرف و کاملا ايمني محور بود که گروه فوژان توانست آن را به صورت کامل اجرا کند.
در اين پروژه تمامي مراحل از طراحي تا توليد، تامين تجهيزات، نصب، کابلکشي، ارتينگ، تست و راهاندازي، به صورت صفر تا صد توسط گروه فوژان انجام شد.
اين مدل اجراي جامع باعث شد سيستم برق استخر ريتون:
- ايمنتر باشد
- پايدارتر کار کند
- عمر تجهيزات افزايش يابد
- هزينه تعمير و نگهداري کاهش يابد
- کنترل و توزيع برق هوشمندتر انجام شود
گروه فوژان با سابقه درخشان در ساخت تابلو برق صنعتي و تاسيساتي، اين پروژه را به عنوان يک نمونه موفق در کارنامه خود ثبت کرده است.
پرسش و پاسخهاي متداول (FAQ)
آيا تابلو برق استخر نياز به سلولبندي دارد؟
بله. سلولبندي باعث افزايش ايمني، سرويسپذيري و کاهش خطا ميشود.
بهترين درجه حفاظت براي تابلو برق موتورخانه استخر چيست؟
IP54 به بالا مناسب است. در اين پروژه IP54 اجرا شد.
آيا گروه فوژان تامين تجهيزات را هم انجام ميدهد؟
بله. در اين پروژه تمام تجهيزات حفاظتي و کنترلي توسط فوژان تامين شد.
آيا در تابلو برق استخر حتما بايد RCD استفاده شود؟
بله. براي حفاظت جان، RCD 30mA در خطوط حساس ضروري است.
گروه فوژان چه خدماتي در پروژه تابلو برق انجام ميدهد؟
طراحي، ساخت، تامين تجهيزات، نصب، کابلکشي، ارتينگ، تست و راهاندازي کامل.
ظرفيت ورودي تابلو برق استخر ريتون چقدر بود؟
ورودي 630A سه فاز 400V اجرا شد.
